Werth Messtechnik.

Desde 1951, el nombre Werth representa la más alta calidad y precisión en el campo de la metrología dimensional. La sede de la compañía se encuentra en Giessen, en una región con una larga tradición industrial en mecánica fina y óptica. Con más de 10,000 máquinas de medición instaladas en todo el mundo, en las industrias aeroespacial, automotriz, electrónica, energética, extrusión, joyería, herramientas, medicina, defensa y plásticos, Werth se ha convertido en una empresa líder en tecnología de medición. Debido a numerosas innovaciones globales y en el área de mecánica de precisión, procesamiento de imágenes y software, Werth Messtechnik GmbH es actualmente una empresa líder en tecnología de medición coordinada con sistemas ópticos y multi-sensor. Desde la introducción de TomoScope ®, la primera máquina de tomografía computarizada de rayos X desarrollada para metrología coordinada (con configuración multi-sensor opcional) en 2005, Werth también ha liderado el camino para aplicar esta poderosa tecnología de sensores. Desarrollos innovadores, excelente calidad del producto, satisfacción del usuario y orientación internacional definen los objetivos de la empresa.
Las tecnologías innovadoras y de alta calidad requieren el conocimiento técnico y el soporte experto disponible de Werth. Años de experiencia en el área de la tecnología de medición de coordenadas le permite a Werth proporcionar soluciones específicas para el cliente y capacitación para tareas de medición específicas, lo que permite una aplicación productiva y eficiente de la máquina de medición de coordenadas.
La gama de productos se extiende desde proyectores clásicos de perfil y medición con soluciones estándar para tecnología óptica de medición de coordenadas 2D y 3D, hasta equipos de medición de coordenadas altamente avanzados con múltiples sensores, como ópticas, sondas láser y táctiles y tomografía computarizada de rayos X. El objetivo de la compañía es lograr un alto grado de satisfacción del cliente a través de soluciones técnicas de clase mundial y una orientación ilimitada al usuario.

Máquinas de medición por coordenadas.

ScopeCheck® S

Destacar

  • CMM multisensor compacto de alto rendimiento para usar en el entorno de taller
  • Base de granito resistente para mayor estabilidad y precisión mejorada
  • Permite la configuración multisensor y piezas de trabajo paletizadas.
  • Procesamiento de imágenes de contorno para mediciones completamente automáticas de elementos geométricos simples y complejos.

Especificaciones de la máquina

  • Rango de medición
    • X de 300 mm (12 ″) a 400 mm (16 ″)
    • Y 200 mm (8 “)
    • Z 200 mm (8 “)
  • MPE (Error de medición de longitud máxima permitida)
    • hasta 1,5 µm
  • Huella y especificación
    • Profundidad: 1000 mm (39 “) Ancho: 1600 mm (63”) Altura: 1800 mm (71 “)
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, médica, aeroespacial, moldeo de plásticos, electrónica

Entorno de aplicación

  • Planta de producción, calibrador y laboratorio de calidad

ScopeCheck® FB

Destacar

  • CMM multisensor de alto rendimiento para piezas de trabajo más grandes en el laboratorio de medición o en el entorno de producción.
  • El diseño de puente fijo permite rangos de medición más grandes
  • La base de granito de alta resistencia garantiza una baja incertidumbre de medición incluso con múltiples sensores
  • Se encuentran disponibles rangos de medición más grandes
  • Procesamiento de imágenes de contorno para mediciones completamente automáticas de elementos geométricos simples y complejos.
  • Compensación de temperatura incluida para una medición precisa en el taller

Especificaciones de la máquina

  • Rango de medición
    • X de 400 mm (16 ″) a 1500 mm (60 ″)
    • Y de 400 mm (16 “) a 1000 mm (40”)
    • Z de 150 mm (6 “) a 300 mm (12”)
  • Huella y especificación
    • Profundidad: 850 a 2100 mm (33 “-83”) Ancho: 1250 a 2550 mm (50-100 “) Altura: 2100 a 2150 mm (83” -85 “)
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, médica, aeroespacial, moldeo de plásticos, electrónica

Entorno de aplicación

  • Planta de producción, calibrador y laboratorio de calidad

ScopeCheck® FB-DZ

Destacar

  • Máquina con diseño de puente fijo y rodamientos de precisión para resolver las tareas de medición más desafiantes.
  • Base de granito resistente para mayor estabilidad y precisión mejorada
  • Medición fácil de piezas de trabajo grandes utilizando múltiples sensores con riesgo reducido de colisiones
  • Procesamiento de imágenes de contorno para mediciones completamente automáticas de elementos geométricos simples y complejos.
  • Compensación de temperatura incluida para una medición precisa en el taller

Especificaciones de la máquina

  • Rango de medición
    • X de 400 (530) mm (16 (21) “) a 1500 (1630) mm (59 (63)”)
    • Y de 500 mm (20 ″) a 1000 mm (40 ″)
    • Z desde 350 mm (14 ″)
  • MPE (error de medición de longitud máxima permitida)
    • hasta 1,5 µm
  • Huella y especificación
    • Profundidad: 1700 a 2550 mm (68 “-100”) Ancho: 1025 a 2100 mm (40 “-83”) Altura: 2265 mm (89 “)
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, médica, aeroespacial, moldeo de plásticos, electrónica

Entorno de aplicación

  • Planta de producción, calibrador y laboratorio de calidad

ScopeCheck® MB

Destacar

  • CMM flexible para grandes rangos de medición con diseño de puente móvil
  • Base de granito resistente para mayor estabilidad y precisión mejorada para operar en un entorno de taller
  • Tres fuentes de luz independientes y flexibles para proporcionar métodos de iluminación ilimitados.
  • Procesamiento de imágenes de contorno para mediciones completamente automáticas de elementos geométricos simples y complejos.
  • Los sensores ópticos adicionales en los cabezales de inclinación giratoria permiten medir piezas de trabajo grandes desde múltiples ángulos con una sola configuración
  • El sensor de línea láser Werth LLP se utiliza para el escaneo rápido de piezas de trabajo 3D con alta densidad de puntos.
  • Compensación de temperatura incluida

Especificaciones de la máquina

  • Rango de medición
    • X de 500 mm (20 ″) a 2000 mm (80 ″)
    • Y de 600 mm (24 “) a 3000 mm (120”)
    • Z de 450 mm (18 “) a 1500 mm (60”)
  • MPE (error de medición de longitud máxima permitida)
    • hasta 1,8 µm
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, médica, aeroespacial, moldeo de plásticos, electrónica

Entorno de aplicación

  • Planta de producción, calibrador y laboratorio de calidad

VideoCheck®

Destacar

  • Puente fijo CMM para mayor precisión y flexibilidad
  • El Werth Zoom® integrado  brinda capacidades avanzadas para la medición automática incluso para piezas de trabajo con un contraste mínimo
  • La integración de unidades de sensores adicionales en un sistema multisensor garantiza una mayor flexibilidad y velocidad de medición
  • La estructura modular garantiza soluciones personalizables para las aplicaciones más exigentes.
  • Integración opcional de un eje rotativo o giratorio / inclinable con cojinetes de aire de alta precisión

Especificaciones de la máquina

  • Rango de medición
    • X de 400 mm (16 ″) a 2000 mm (80 ″)
    • Y de 400 mm (16 “) a 1350 mm (53”)
    • Z 200 mm (8 “) a 800 mm (31”)
  • Huella y especificación
    • Profundidad: 1300 a 3400 mm (51 “-135”) Ancho: 1300 a 3100 mm (51-122 “) Altura: 1900 a 3800 mm (75” -150 “)
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, médica, aeroespacial, moldeo de plásticos, electrónica

Entorno de aplicación

  • Laboratorio de Medición y Calidad

VideoCheck® S

Destacar

  • Ideal para pequeños rangos de medición que requieren alta precisión.
  • El principio de guía de esfuerzo constante de Werth de la etapa XY garantiza una alta precisión y estabilidad a largo plazo
  • VideoCheck ® máquinas S utilizan el sensor de procesamiento de imágenes Werth con telecéntrico WerthZoom® y Werth MultiRing®
  • La integración de sensores adicionales y trayectoria de haz a un sistema multisensorial garantiza una mayor flexibilidad y velocidad de medición
  • La máquina puede equiparse con una amplia selección de sensores ópticos y táctiles adicionales , incluida la sonda de fibra Werth

Especificaciones de la máquina

  • Rango de medición
    • X de 250 mm (10 ″) a 400 mm (16 ″)
    • Y de 125 mm (5 ″) a 200 mm (8 ″)
    • Z 200 mm (8 “)
  • MPE (error de medición de longitud máxima permitida)
    • hasta 1,1 µm
  • Huella y especificación
    • Profundidad: 1000 mm (39 “) Ancho: 1600 mm (63”) Altura: 1900 mm (75 “)
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, médica, aeroespacial, moldeo de plásticos, electrónica

Entorno de aplicación

  • Planta de producción, calibrador y laboratorio de calidad

VideoCheck® HA

Destacar

  • Puente fijo CMM para mayor precisión y flexibilidad
  • El Werth Zoom® integrado  brinda capacidades avanzadas para la medición automática incluso para piezas de trabajo con un contraste mínimo
  • La integración de unidades de sensores adicionales en un sistema multisensor garantiza una mayor flexibilidad y velocidad de medición
  • La estructura modular garantiza soluciones personalizadas para aplicaciones individuales.
  • Integración opcional de un eje rotativo / giratorio de alta precisión con cojinete de aire
  • Rango de medición
    • X de 400 mm (16 ″) a 1000 mm (40 ″)
    • Y de 400 mm (16 “) a 1000 mm (40”)
    • Z 200 mm (8 “) a 600 mm (24”)
  • MPE (error de medición de longitud máxima permitida)
    • hasta 0,5 µm
  • Huella y especificación
    • Profundidad: 1300 a 2700 mm (51 “-106”) Ancho: 1300 a 2100 mm (51 “-83”) Altura: 2000 a 3200 mm (80 “-126”)
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, médica, aeroespacial, moldeo de plásticos, electrónica

Entorno de aplicación

  • Gage and Quality Laboratory, Ultra Accurate

VideoCheck® DZ

Destacar

  • Puente fijo CMM para mayor precisión y flexibilidad
  • El Werth Zoom® integrado  brinda capacidades avanzadas para la medición automática incluso para piezas de trabajo con un contraste mínimo
  • La integración de unidades de sensores adicionales en un sistema multisensor garantiza una mayor flexibilidad y velocidad de medición
  • La estructura modular garantiza soluciones personalizadas para aplicaciones individuales.
  • Integración opcional de un eje rotativo / giratorio de alta precisión con cojinete de aire

Especificaciones de la máquina

  • Rango de medición
    • X de 400 mm (16 ″) a 2000 mm (80 ″)
    • Y de 400 mm (16 “) a 1350 mm (53”)
    • Z 200 mm (8 “) a 800 mm (31”)
  • Huella y especificación
    • Profundidad: 1300 a 3400 mm (51 “-135”) Ancho: 1300 a 3100 mm (51 “-122”) Altura: 1900 a 3800 mm (75 “-150”)
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, aeroespacial, moldeo de plásticos, electrónica

Entorno de aplicación

  • Laboratorio de Medición y Calidad

VideoCheck® UA

Destacar

  • Máquina de medición de coordenadas multisensor ultra precisa en diseño de puente fijo
  • Máxima precisión debido al uso de cojinetes de aire de precisión de baja vibración y construcción de granito sólido
  • VideoCheck ® UA presenta una resolución de escala en el rango de nanómetros y un diseño especial que reduce los errores de medición
  • Puede equiparse con sensores de alta precisión, incluida la sonda de fibra 3D de alta precisión .
  • Uso de lentes telecéntricos de alta precisión en una segunda trayectoria del haz óptico
  • La estructura modular garantiza soluciones personalizadas para aplicaciones individuales.
  • Amortiguadores integrados de aislamiento de vibraciones

Especificaciones de la máquina

  • Rango de medición
    • X 400 mm (16 “)
    • Y 400 mm (16 ″)
    • Z 250 mm (10 ″)
  • MPE (error de medición de longitud máxima permitida)
    • hasta 0,15 µm
  • Huella y especificación
    • Profundidad: 1665 mm (67 “) Ancho: 1840 mm (72”) Altura: 2200 mm (86 “)
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, médica, aeroespacial, electrónica

Entorno de aplicación

  • Gage and Quality Laboratory, Ultra Accurate

ScopeCheck® V

Destacar

  • Medición precisa de piezas de trabajo cilíndricas (herramientas, ejes, etc.) utilizando sensores específicos de la aplicación en un entorno de producción.
  • Base de granito resistente con eje giratorio con cojinete de aire CNC
  • Eje rotativo vertical integrado para la medición rápida de diámetros, planos, agujeros y ángulos de corte y separación con sensores ópticos y táctiles.
  • Todos los portaherramientas y sistemas de mandril estándar de la industria están disponibles en el eje giratorio
  • El diseño único permite una fácil integración de sensores adicionales para una mayor flexibilidad
  • Recinto protegido para la medición en el piso de producción.

Especificaciones de la máquina

  • Rango de medición
    • L de 200 mm (8 “) a 800 mm (32”)
    • Ø 140 mm (5.5 ″)
    • Peso máximo de la pieza de trabajo 44 lbs (20 kg)
  • Huella y especificación
    • Profundidad: 700 a 1030 mm (28 ”-31.5 ″) Ancho: 1000 mm (40”) Altura: 1900 a 2650 mm (74 ″ -85 ”)
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, aeroespacial

Entorno de aplicación

  • Planta de producción, calibrador y laboratorio de calidad

VideoCheck® V-HA

Destacar

  • La máquina de medición de coordenadas multisensor más precisa para la medición de herramientas disponible en el mundo de hoy.
  • Usando escalas de 10 nm
  • Todos los ejes están basados en cojinetes de aire de alta precisión y baja vibración.
  • La integración de unidades de sensores adicionales en un sistema multisensor garantiza una mayor flexibilidad y velocidad de medición
  • Escanear perfiles de engranajes de alta precisión
  • Uso de lentes telecéntricos de alta precisión en una segunda trayectoria del haz óptico
  • La estructura modular garantiza soluciones personalizadas para aplicaciones individuales.
  • Rodamiento de aire integrado de alta precisión rotativo

Especificaciones de la máquina

  • Rango de medición
    • Máximo Ø 400 mm (16 ″)
    • Z 250 mm (10 ″)
  • Especificación
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico  contacto@miasa.com.mx.

Industria

  • Automotriz, aeroespacial

Entorno de aplicación

  • Gage and Quality Laboratory, Ultra Accurate

StentCheck®

Destacar

  • CMM multisensor de alto rendimiento con óptica integrada Werth Zoom® con aumento 0.7x – 6.8x
  • Eje rotativo / inclinable con eje giratorio de alta velocidad con cojinete de aire
  • Rotary OnTheFly para mediciones rápidas
  • Procesamiento de imágenes de contorno para mediciones completamente automáticas de elementos geométricos complejos con repetibilidad submicrométrica
  • El goniómetro integrado (eje de inclinación) permite la medición de geometrías no cilíndricas.
  • Diseño de iluminación exclusivo optimizado para la medición de stents.
  • Compensación de temperatura incluida

Especificaciones de la máquina

  • Rango de medición
    • X 300 mm (12 ″)
    • Y 200 mm (8 “)
    • Z 200 mm (8 “)
  • Huella y especificación
    • Profundidad: 1000 mm (39 “) Ancho: 1600 mm (63”) Altura: 1800 mm (71 “)
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Médico

Entorno de aplicación

  • Planta de producción, calibrador y laboratorio de calidad

FlatScope

Destacar

  • Perfecto para la medición de perfiles 2D más grandes (p. Ej.), Películas, placas de circuitos, corte por láser y piezas estampadas grandes y pequeñas
  • El diseño de la máquina con el sensor de procesamiento de imagen debajo de la placa de vidrio, elimina el enfoque que consume mucho tiempo ya que la pieza de trabajo siempre está en la distancia correcta a la óptica
  • En el modo de exploración de trama , la máquina también captura rápidamente el rango de medición seleccionado por completo
  • Todas las características geométricas se evalúan automáticamente en la imagen.
  • Mediciones dimensionales rápidas en la imagen escaneada y calibración automática con  comparaciones ToleranceFit ®

Especificaciones de la máquina

  • Rango de medición
    • X de 400 mm (16 ″) a 650 mm (26 ″)
    • Y de 200 mm (8 “) a 600 mm (24”)
  • Error de medición de longitud máxima permitida
    • hasta 2,5 µm
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, medicina, electrónica

Entorno de aplicación

  • Planta de producción, calibrador y laboratorio de calidad

Tomografía computarizada industrial.

TomoScope® XS

Big TS Technology en un paquete pequeño

Destacar

  • Máquina de medición coordinada para mediciones tridimensionales utilizando tomografía computarizada.
  • Medición rápida con alta resolución a través del tubo de transmisión de próxima generación
  • Reduzca el tiempo de medición en un 90% con la tecnología OnTheFly
  • Bajos costos operativos como resultado del nuevo diseño monobloque
  • Eje rotativo de cojinete de aire extremadamente preciso para baja incertidumbre de medición
  • Bajo espacio requerido gracias al diseño compacto
  • El bajo peso permite la instalación en casi cualquier lugar.
  • Amortización rápida a través de bajos costos de adquisición.
  • Calibración conforme a la norma para resultados de medición confiables y rastreables, opcionalmente con certificado DAkkS
  • Campos de aplicación versátiles como plástico, metal y componentes de múltiples materiales.
  • Software para la reconstrucción en 3D en tiempo real de geometrías de piezas durante la tomografía

Especificación de la máquina

  • Fuente de rayos X
    • Fuentes de rayos X Micro Focus de 130/160 kV con una potencia objetivo de hasta 80W
  • Rango de medición
    • Desde L = 49 mm (1.9 “) Ø = 55 mm (2.2”) (en la imagen)
    • A L = 97 mm (3.8 ″) Ø = 120 mm (4.7 ”) (en la imagen)
    • Max. Detector de fuente de rayos X de distancia: FDD = 500 mm (19.7 ″)
  • Huella
    • Profundidad: 583 (22,9 “) Ancho: 1300 mm (51,2”) Altura: 1370 mm (53,9 “)
    • Peso de la máquina: 600 kg (1,323 lbs.)
  • Error máximo permitido MPE
    • Aplicación y material dependiente
  • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, médica, aeroespacial, moldeo de plásticos, electrónica

Entorno de aplicación

  • Planta de producción, calibrador y laboratorio de calidad

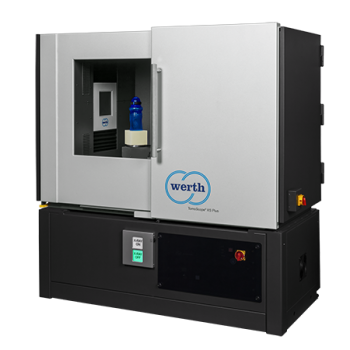

xsPlus

TomoScope® XS Plus

Destacar

  • Máquina de medición de coordenadas para la medición tridimensional mediante tomografía computarizada.
  • Medición rápida con alta resolución mediante el tubo de transmisión de nueva generación.
  • Reducción del tiempo de medición en un 90% con la tecnología OnTheFly.
  • Bajos costes de funcionamiento gracias al nuevo diseño monobloque.
  • Eje giratorio con cojinetes de aire extremadamente preciso para una incertidumbre de medición baja.
  • Ocupa poco espacio gracias a su diseño compacto.
  • Su reducido peso permite instalarlo prácticamente en cualquier lugar.
  • Rápida amortización gracias a los bajos costes de adquisición.
  • Calibración conforme a las normas para obtener resultados de medición fiables y trazables, opcionalmente con certificado DAkkS.
  • Campos de aplicación versátiles, como componentes de plástico, metal y multimaterial.
  • Software para la reconstrucción 3D en tiempo real de geometrías de piezas de trabajo durante la tomografía.
  • El cambiador de piezas permite la alimentación automática de varias piezas idénticas o diferentes dentro del volumen de medición sin tiempos de preparación adicionales.

Especificación de la máquina

  • Fuente de rayos X
    • Fuentes de rayos X Micro Focus de 130/160/200 kV con una potencia objetivo de hasta 80W
  • Rango de medición
    • Desde L = 48 mm (1.9″), Ø = 50 mm (2.0″) hasta L = 161 mm (6.3″), Ø = 177 mm (7.0″).
    • Con Tomografía Raster opcional de L = 343 mm (13.5″), Ø = 95 mm (3.7″) a L = 456 mm (18.0″), Ø = 289 mm (11.4″).
    • Distancia máx. fuente de rayos X – detector: FDD = 500 mm (19.7″).
  • Huella
    • Profundidad: 830 (32,7 “) Ancho: 1561 mm (61,5”) Altura: 1513 mm (59,6 “).
    • Peso de la máquina: 1555 kg (3,428 lbs.).
    • Peso máximo de la pieza: 10 kg (22lbs.).
  • Precisión
    • Error de medición de longitud admisible hasta 4.5 µm.
  • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, médica, aeroespacial, moldeo de plásticos, electrónica.

Entorno de aplicación

  • Planta de producción, calibrador y laboratorio de calidad.

TomoScope® S

Destacar

  • Máquina de medición de coordenadas multisensor para mediciones 3D utilizando el principio de la tomografía computarizada , en combinación con sensores adicionales ( sistemas de sensores táctiles , sensores ópticos )
  • Robusta base de granito con eje giratorio con cojinete de aire integrado
  • Segundo eje Z opcional para un funcionamiento sin colisiones en modo multisensor
  • Tanto en el diseño como en la construcción, la máquina de medición cumple con los requisitos legales para un dispositivo totalmente protector de acuerdo con las regulaciones del dispositivo de rayos X. Se han incluido características de seguridad adicionales además de los requisitos legales.
  • La estructura modular garantiza soluciones personalizadas para aplicaciones individuales.
  • Tomografía de rejilla para ampliar el área de medición (opcional)

Especificaciones de la máquina

  • Fuente de rayos X con microenfoque de hasta 225 kV
  • Rango de medición
    • Ø = 204 mm (8 “) (en la imagen)
    • Ø = 204 mm (8 “) (mediante tomografía ráster)
    • L = 213 mm (8.4 “) (en la imagen)
    • L = 398 mm (15,6 “) (mediante tomografía ráster)
  • Huella y especificación
    • Profundidad: 1135 (44.7 “) Ancho: 2120 mm (83.5”) Altura: 1713 mm (67.4 “)
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz , médica, aeroespacial, moldeo de plásticos, electrónica

Entorno de aplicación

  • Taller, tomografía computarizada de rayos X

TomoCheck® S HA

Destacar

Especificaciones de la máquina

  • Fuente de rayos X con microenfoque de hasta 225 kV
  • Rango de medición
    • Ø = 109 mm (4 “) (en la imagen)
    • Ø = 172 mm (6,8 “) (mediante tomografía ráster)
    • L = 124 mm (5 “) (en la imagen)
    • L = 357 mm (14 “) (mediante tomografía ráster)
  • Huella y especificación
    • Profundidad: 1260 (50 “) Ancho: 2400 mm (95”) Altura: 1900 mm (75 “)
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, médica, aeroespacial, moldeo de plásticos, electrónica

Entorno de aplicación

  • Gage and Quality Laboratory, Ultra precisa, tomografía computarizada de rayos X

TomoScope® L

Destacar

  • Máquina de medición de coordenadas multisensor de alta precisión para mediciones 3D utilizando el principio de tomografía computarizada , en combinación con sensores adicionales (sistemas de sensores táctiles, sensores ópticos)
  • Robusta base de granito con eje giratorio con cojinete de aire integrado
  • Segundo eje Z opcional para un funcionamiento sin colisiones en modo multisensor
  • Tomografía de rejilla para ampliar el área de medición (opcional)
  • Especificación comparable a VideoCheck® HA CMM
  • Resolución de escala 10 nm

Especificaciones de la máquina

  • Fuente de rayos X con microenfoque de hasta 225 kV
  • Rango de medición
    • Ø = 109 mm (4 “) (en la imagen)
    • Ø = 172 mm (6,8 “) (mediante tomografía ráster)
    • L = 124 mm (5 “) (en la imagen)
    • L = 357 mm (14 “) (mediante tomografía ráster)
  • Huella y especificación
    • Profundidad: 1260 (50 “) Ancho: 2400 mm (95”) Altura: 1900 mm (75 “)
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, médica, aeroespacial, moldeo de plásticos, electrónica

Entorno de aplicación

  • Gage and Quality Laboratory, Ultra precisa, tomografía computarizada de rayos X

TomoScope® XL

Destacar

  • Además de las altas luces del TomoScope 200
  • Mayor tamaño de pieza
  • Fuentes de rayos X hasta 300KV
  • Cambiador de paleta opcional
  • Gama más amplia de detectores de rayos X Gama más amplia de detectores de rayos X

Especificaciones de la máquina

  • Fuente de rayos X de microenfoque de hasta 225 kV (opción: tubo de microenfoque de 300 kV)
  • Rango de medición
    • Ø = 362 mm (14 “) (en la imagen)
    • Ø = 500 mm (20 “) (mediante tomografía ráster)
    • L = 378 mm (15 “) (en la imagen)
    • L = 710 mm (28 “) (mediante tomografía ráster)
  • Huella y especificación
    • Profundidad: 1820 (72 ″) Ancho: 3820 mm (150 “) Altura: 2000 mm (80”)
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, médica, aeroespacial, moldeo de plásticos, electrónica

Entorno de aplicación

  • Gage and Quality Laboratory, Ultra precisa, tomografía computarizada de rayos X

TomoScope® XL NC

Destacar

  • Máquina de medición coordinada con tomografía de rayos X para los requisitos más estrictos con un ángulo de haz de cono pequeño
  • Mayor tamaño de pieza
  • Cambiador de paleta opcional
  • Gama más amplia de detectores de rayos X
  • Opción para el segundo tubo de microenfoque: por elección 225 kV o 300 kV
  • Sala de protección de rayos X personalizada

Especificaciones de la máquina

  • Tubo de enfoque macro 450 kV
  • Rango de medición
    • Ø = 362 mm (14 “) (en la imagen)
    • Ø = 500 mm (20 “) (mediante tomografía ráster)
    • L = 378 mm (15 “) (en la imagen)
    • L = 710 mm (28 “) (mediante tomografía ráster)
  • Huella y especificación
    • Profundidad: 1620 (64 “) Ancho: 3820 mm (150”) Altura: 2250 mm (89 “)
    • Para obtener información más detallada sobre las especificaciones de esta máquina, llámenos al (81) 1505 9601 o envíenos un correo electrónico contacto@miasa.com.mx.

Industria

  • Automotriz, médica, aeroespacial, moldeo de plásticos, electrónica

Entorno de aplicación

  • Gage and Quality Laboratory, Tomografía computarizada de rayos X

Accesorios complementarios para los sistemas Werth.

Werth Telecentric Optics TO.

Para aplicaciones de metrología.
Las lentes telecéntricas con alta resolución y contraste producen imágenes extremadamente brillantes y eliminan los errores de aumento en el rango de profundidad de campo. Los mayores contrastes están garantizados en combinación con Werth MultiRing. El cambio fácil de aumento se logra mediante la integración completa en el concepto multisensor de Werth . Están disponibles lentes con un aumento nominal de 1x, 3x, 5x, 10x, 20x, 50x y 100x.

WerthZoom® Optic.

La ampliación y la distancia de trabajo se ajustan automáticamente.
WerthZoom® Optic es una solución flexible que puede manejar cualquier tarea de medición. Permite el ajuste “compatible con CNC ” no solo de la ampliación, sino también de la distancia de trabajo entre la lente y el objeto de medición, en un rango de 20 mm a 200 mm. Una ventaja de la gran distancia de trabajo es la capacidad de verificar agujeros ciegos profundos y piezas torneadas de gran diámetro sin colisiones. Otra ventaja de esta distancia de trabajo flexible se ve cuando se combina con Werth MultiRing para cambiar el ángulo de iluminación. Esto permite distinguir los bordes de los objetos que nunca serían visibles con los métodos de iluminación clásicos.

Werth MultiRing®.

La iluminación única del objeto.
La iluminación Werth MultiRing genera un contraste óptimo para mediciones con luz incidente. En combinación con la óptica Werth Zoom con distancia de trabajo variable, el ángulo del eje óptico se puede seleccionar de un amplio rango. Además, se proporciona la medición de objetos que requieren una distancia de separación suficiente.

Werth IP 40 T e IP 110 T.

Medición en cualquier posición.
Los cabezales sensores IP 40 T e IP 110 T de Werth Messtechnik GmbH permiten una medición flexible con procesamiento de imágenes , utilizando juntas de inclinación y rotación incluso para máquinas de medición de coordenadas grandes. El IP 40 T y el IP 110 T son cabezales sensores compactos con óptica telecéntrica y una función de zoom integrada. La iluminación de la luz incidente del campo oscuro, implementada en un anillo de 8 segmentos, proporciona el mejor contraste posible. El anillo de luz incidente se puede cambiar por la sonda de fibra Werth , utilizando un sistema de intercambio cinemático. El resultado es un cabezal de medición giratorio / de inclinación con una micro sonda que permite mediciones de contacto de geometrías extremadamente pequeñas en cualquier orientación con fuerzas de contacto muy pequeñas y alta precisión.

Óptica de ángulo recto de Werth.

Ángulo de 90 ° para proporcionar mediciones horizontales de las características de la pieza de trabajo.
El uso de la óptica angular proporciona la medición de geometrías en el lado vertical de una pieza de trabajo, es decir, alrededor de “la esquina”.
Eje de rotación / inclinación
Integración completa de 5 ejes para la solución de tareas de medición complejas
La integración opcional de varias trayectorias de haz óptico en una orientación vertical u horizontal, la adaptación del eje giratorio de alta precisión como cuarto y quinto eje de medición e incorporación de eje de medición separado para múltiples configuraciones de sistemas complejos relacionados con la aplicación.

Soluciones de 4 y 5 ejes.

Integración completa de 5 ejes para la solución de tareas de medición complejas.
La integración opcional de varias trayectorias de haz óptico en una orientación vertical u horizontal, el ajuste del eje giratorio de alta precisión como cuarto y quinto eje de medición e incorporación de un eje de medición separado para múltiples configuraciones complejas de sistemas relacionados con aplicaciones.
es_MXES
