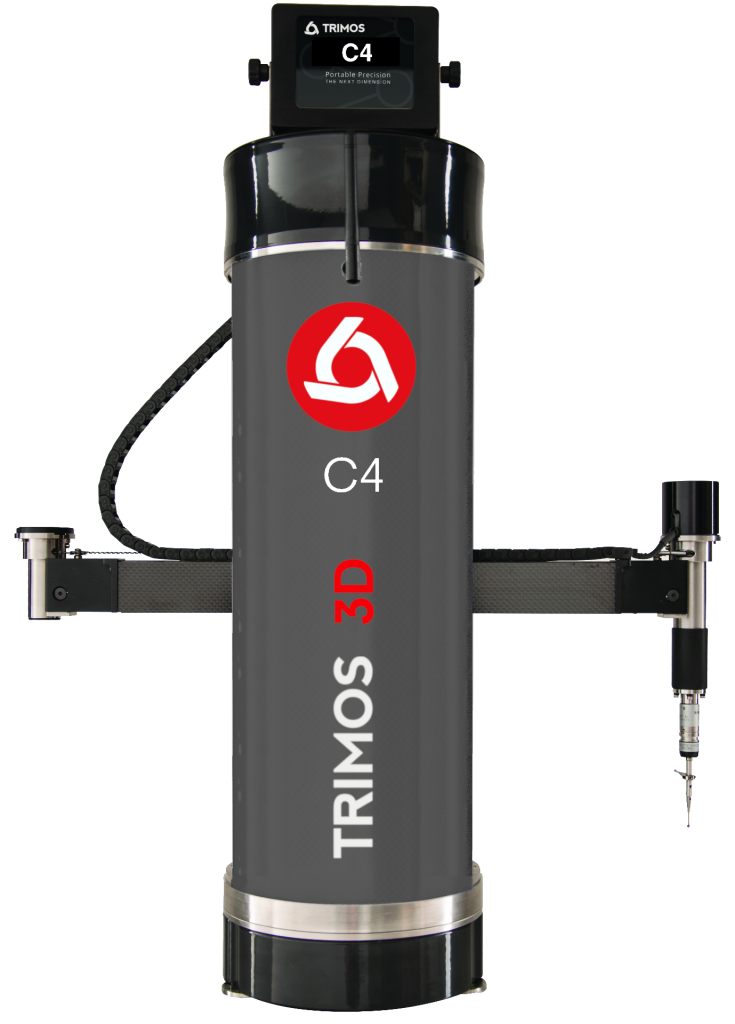

La primera máquina de medición por coordenadas DCC verdaderamente portátil del mundo.

Volumen de trabajo: X e Y 700 mm de diámetro, Z 250 mm.
Exactitud Diametral ( μm ): 3.0 + (D / 100mm).
Precisión lineal ( μm ): 5.0 + (L / 100mm).
Requerimiento de exactitud de fixture: 5mm.
Velocidad de la máquina: 150 mm/ps controlado por el usuario.
Requisitos de aire: Ninguno requerido.
Fabricación: Acero inoxidable en todos los componentes estructurales.
Requisitos de alimentación de la máquina: 100-240 V CA ± 10%, 50-60Hz.
Batería: 4 horas en uso normal, 3 horas al máximo.
Consumo de energía: 15 W al máximo, normal 10 W.
Compensación de temperatura: Monitoreo y compensación interna.
Tipo de palpador: Renishaw TP20.
Peso de la máquina: 13,6 kg, (30 lbs).
Dimensiones de la máquina ( W x D x H ): 420 mm x 172 mm x 620 mm.

Una solución revolucionaria para un problema complicado.

Utilizando tecnología avanzada, software, diseño y electrónica, el C4 se fabrica como una unidad autónoma compacta que es fundamentalmente diferente a la tecnología, diseño y operación CMM existente. Desde la adquisición inicial del equipo hasta la configuración, la capacitación y el mantenimiento, C4 ofrece importantes reducciones de costos sin comprometer la precisión o el rendimiento de la medición.
Fácil de usar.
El C4 es el DCC CMM más fácil de usar. Creado con la intención de reducir el umbral de entrenamiento necesario para operar con éxito e incluso programar un DCC CMM, cada componente, desde la mecánica hasta el software, ha sido examinado para una experiencia de usuario y una facilidad de uso óptimas.

***El Trimos C4, también es comercializado en América con el nombre de zCat.

Portabilidad.
El C4 es la primera máquina de medición de coordenadas de control computarizado directo del mundo (DCC CMM). Con solo 30 libras, el C4 le acompaña convenientemente donde lo necesite. Ya no se requiere que lleve la pieza a la CMM; desde una placa de superficie, a una mesa en el taller o en una gran parte en sí misma, C4 se puede implementar directamente en el proceso de fabricación.
Poder.
Estar atado a una toma de corriente es algo del pasado. El C4 es alimentado por una batería incorporada de iones de litio de 10.8 voltios, que proporciona suficiente potencia para obtener mediciones precisas y precisas durante cuatro horas en el campo. El C4 es verdaderamente inalámbrico. Se incluye un cargador de fuente de alimentación para recargas rápidas entre o durante el uso.
Sistema de sonda.
El C4 garantiza la precisión con un sistema de sonda estándar de la industria. Encuentre comodidad al saber que los resultados precisos y fáciles de adquirir se miden con este confiable sistema de sonda de disparo por contacto. Cualquiera que sea su tarea de medición, este sistema de sonda permite la disposición óptima del lápiz para la precisión.
Programación.
Automatice los procesos de medición y obtenga datos precisos una y otra vez. El exclusivo embrague C4 se desplaza sin problemas de la computadora directa al control manual sin la necesidad de activar interruptores o hacer clic en los botones. Simplemente, mueva la sonda manualmente, y la computadora recordará y reproducirá los movimientos para obtener mediciones precisas y repetibles.
Software.
El C4 viene con ControlCAT: software de medición geométrica integrado, fácil de usar, controlado a través de una interfaz intuitiva basada en iconos de pantalla táctil. Aproveche las mediciones controladas directamente por computadora sin la necesidad de una computadora secundaria. Desde técnicos de taller hasta operadores dedicados de CMM, cualquiera puede sentirse cómodo al operar C4.
Software de Metrología ControlCAT.
  • Herramienta de medición geométrica fácil de usar.
  • Mide manualmente o DCC. Crea construcciones para los elementos geométricos más comunes, incluidos:
    -Punto de  línea plana Ángulo de esfera PCD.
    -Circle  Slot  Cone  Reference  Cylinder  Cloud.
  • Informa la información real y nominal en la hoja de cálculo de Excel.
  • El programa recuerda la geometría y reproduce para mediciones de partes repetitivas.
Software de Servidor I ++.
  • El software opcional C4 de MK4 brinda capacidades 3D avanzadas de C4, que incluyen:
  • Rutinas automáticas de medición
  • Potente ventana de gráficos interactivos
  • Inspección 2D y 3D
  • Importación de datos DXF
  • Construcción de características
  • Dimensiones y tolerancias de GD & T
  • Enseñar y aprender la programación
  • Informe de dibujo de GD & T de ingeniería
  • Informe simple de PASS / FAIL
  • SPC en tiempo real
Exportar a DXF.

C4 Travel Case.

– Carcasa de alto impacto con manija extensible y ruedas incorporadas para facilitar el movimiento.
– La inserción de espuma de alta densidad, ajustada a la medida, asegura el transporte de la C4 de forma segura.
– 7 cierres aseguran un cerrado seguro.
– Bloqueo con almohadilla para evitar movimientos internos.
